沈んだ石像

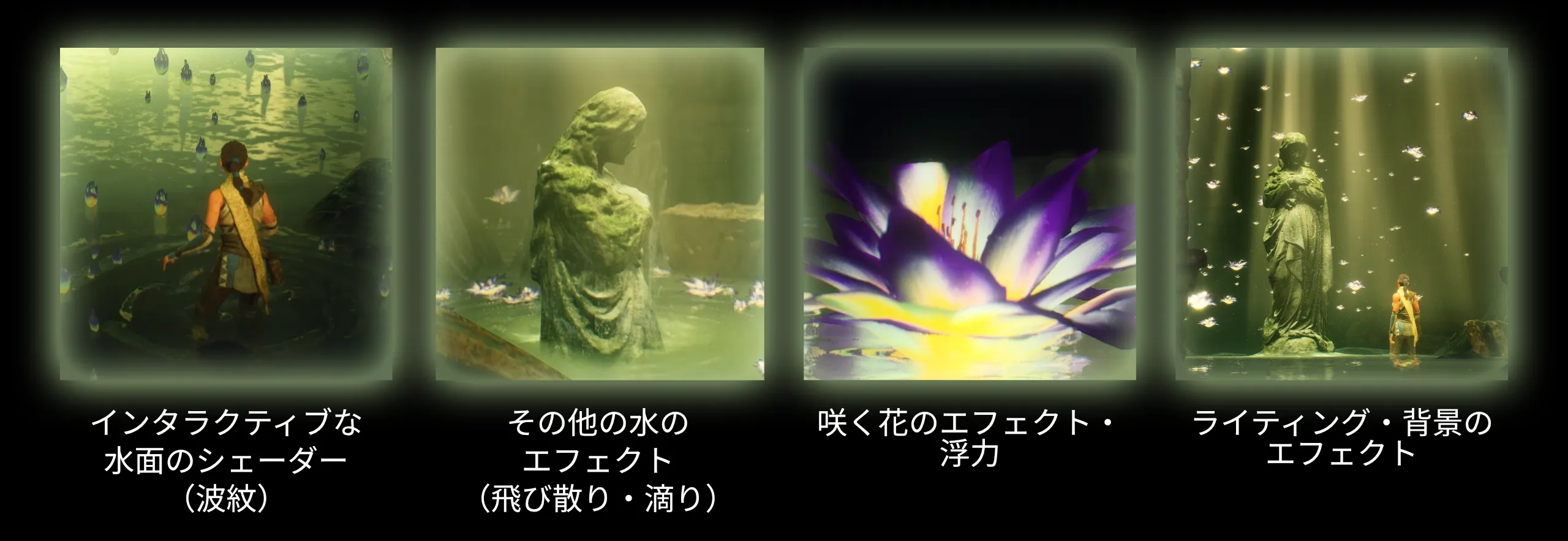

「沈んだ石像」はイベントシーンで使えるリアルタイム向けエフェクトです。 4つの要素を強調したいと思います：

水面のシェーダー

UnrealのSingle Layer Waterシェーディングモデルを使わずに水面のシェーダー制作に挑戦しました。 透明シェーディングモデルに基づき制作しました。

リアルタイムの波紋生成は下記の通りです：

１．プレーヤー・アクタの動作を記録。ブループリントコンポーネントが波発生源の情報をナイアガラグリッド２Dシステムに渡します。そして、HLSLでその情報を解釈し、指定した「位置のテクスチャ」を塗ります。
２．「位置のテクスチャ」に基づき、Convolution Kernelを利用し、波紋の動きのシミュレーションを実施します。また、「位置のテクスチャ」に基づき、泡のマスクを作成します。そして、指定した「シミュレーションのテクスチャ」を塗ります。

３．「シミュレーションのテクスチャ」を水面のシェーダーで利用します。法線・屈折・透明度・色などを変化します。

水のエフェクト

滴りのエフェクトは複数のレイヤーがあります：

１．石像のマテリアルに滴りのノーマルマップ
２．石像を包むメッシュに滴りのシェーダー
３．じっくり位置した水のフィードバックと水滴
４．水面上の飛び散り

水面の距離に基づき、エフェクトの透明度が変わり、エミッタを有効/無効にします。 それで、石像が水面から出てきた所しかエフェクトが見えません。

咲く花のエフェクト

咲く花のエフェクトは、数百のアッセットに使用可能な最適化されたエフェクトです。 それで、咲くアニメーションは１つのRotate About Axisノードを利用し、動かしました。 リアルな丸まった動きにするために、数学のトリックで計算した数値をそのノードに入力しました。

花は適切な魔法感を与えるために、手描きのテクスチャを制作しました。花を3DS Maxでモデリングしました。

花の浮力を発生させるために、「シミュレーションのテクスチャ」に基づいた法線（ノーマルマップ）を利用しました。 そのノーマルマップは花を動かすための向き（ベクトル）があります。
